Khoom siv

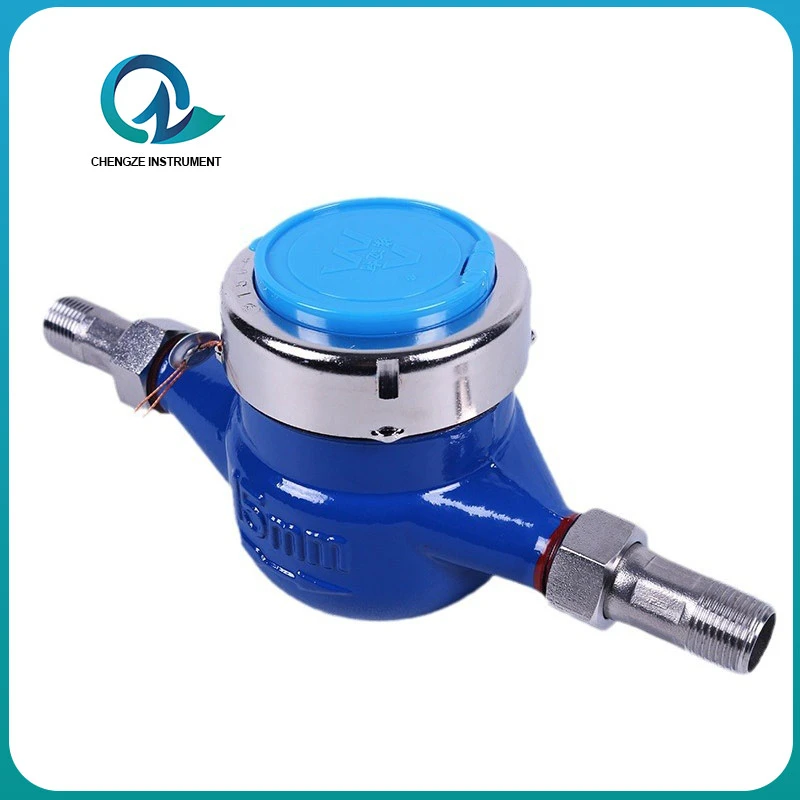

Lub 'meter' yog siv los ntsuas tag nrho cov dej haus uas ntws los ntawm cov kav dej kais dej. Nws tsuas yog tsim nyog rau cov dej huv uas ntws hauv ib qho kev taw qhia.
Cia peb ua siab ncaj, koj puas tau sim nyeem ib lub ntsuas dej kom pom lub khob yog huab, muaj qhov sib xyaw ua ke hauv, lossis tseem phem dua -koj tsis tuaj yeem pom cov lej txhua? Qhov no yog ib qho mob taub hau nrog cov meters laus, tab sis nws yog ib qho teeb meem uas tusqhuav - hom rotary vane dej ntsuasyog tsim tshwj xeeb los daws.
Qhov sib txawv tseem ceeb yog txoj cai hauv lub npe: lub"dry-type" tsim. Tsis zoo li cov 'meter' ib txwm nyob qhov twg cov txheej txheem suav nyob hauv dej, qhov ntsuas no siv qhov ntseSib nqus tsavqhov system. Lub spinning vane uas ntsuas cov dej ntws yog sib cais tag nrho ntawm lub npe hu (ib feem nrog tag nrho cov lej). Nws zoo li muaj qhov sib khi, tsis muaj dej tsis sib haum ntawm cov khoom ntub dej thiab lub hlwb ntawm kev ua haujlwm.
Yog li, qhov no txhais li cas rau koj?
Crystal-Ntawm nyeem ntawv, Ib txwm:Tsis muaj iav pos huab lossis algae loj hlob obscuring tus lej. Cov ntawv sau npe nyob twj ywm qhuav thiab pom tseeb, ua rau kev nyeem phau ntawv yooj yim thiab tshem tawm kev kwv yees.
Kev ua tau zoo ntawm huab cua txias:Cov chav qhuav qhuav yog qhov tsis tshua muaj qhov khov thiab tawg hauv cov huab cua txias, ua rau nws ua tautxhim khu kev qha dej meterrau lub caij ntuj sov los yog txias dua.
Tsawg Tus Saib Xyuas, Ntau Kev Thaj Yeeb ntawm Lub Siab:Tsis muaj dej hauv cov ntawv sau npe, muaj kev pheej hmoo tsawg dua ntawm kev txhim kho corrosion lossis ntxhia pob zeb, uas txhais tau tias lub neej ua haujlwm ntev dua thiabtxo tus nqi kho.
Rau cov tswv tsev thiab cov khoom siv hluav taws xob tab tom nrhiav ibruaj thiab raug dej ntsuasuas xa cov hassle-kev ua haujlwm pub dawb, qhov qhuav- hom rotary vane meter yog qhov ci ntsa iab, niaj hnub xaiv. Nws yog txhua yam hais txog kev tau txais qhov tseeb, kev ntsuas kev ntseeg siab yam tsis muaj kev ntxhov siab li ib txwm.
Cov yam ntxwv ntawm tus yam ntxwv thiab txoj hauv kev ua haujlwm
Tom qab cov dej ntws mus rau hauv lub ntsuas dej, nws nkag mus rau qhov ntsuas ntsuas los ntawm qhov qis hauv qhov ntawm lub impeller vaj tse, tsav kev sib hloov ntawm lub impeller. Tom qab ntawd cov dej tawm los ntawm lub qhov hluav taws xob sab saud ntawm lub impeller vaj tse. Qhov ceev ntawm lub impeller yog ncaj qha proportional rau tus nqi ntws ntawm cov dej. Kev sib hloov ntawm lub impeller yog kis los ntawm kev txo cov iav mus rau qhov taw qhia mechanism, uas sau tag nrho cov dej uas tau ntws los ntawm lub ntsuas. Lub txee ntawm lub ntsuas dej no yog muab tso rau hauv qhov ntsuas dej, lub npe hu ua rotary-tis ntub- hom ntsuas dej. Chav ntsuas qhov ntsuas rau qhov ntsuas dej no yog M3.
Cov khoom siv yog ua los ntawm cov ntaub ntawv zoo thiab kev kho corrosion resistant, nrog rau qhov zoo ntawm kev ntsuas kom raug, ruaj khov thiab yooj yim txij nkawm.
Kev Pabcuam
Kev ntsuas kub: dej txias 30 degree, dej kub 0-90℃tuaj yeem kho
Kev ntsuas siab: MAP10
Kev ntsuas qhov poob siab: AP63
Upstream flow rhiab heev theem: U10
Downstream rhiab heev theem: D5
Margin ntawm yuam kev
A) Tsawg cheeb tsam (Q1WQ B) Cov cheeb tsam siab (Q1WQWQ1) Qhov siab tshaj plaws qhov yuam kev yog ± 2%

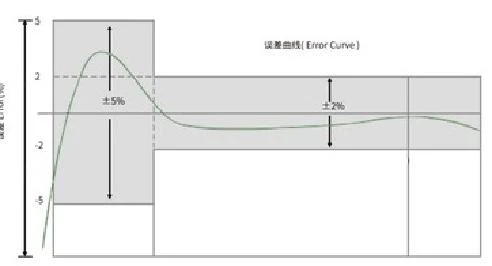

Flow yuam kev Curve

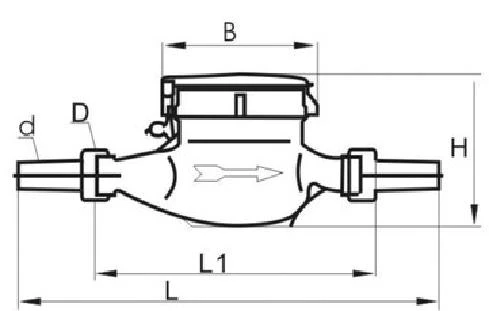

Daim duab Dimensional Drawing
Qhov loj thiab qhov hnyav ntawm Kab rov tav Dej Meter
|
Nominal caliber |
Ntev (mm) |
Dav (mm) |
Qhov siab (mm) |
Txuas cov xov |
Qhov hnyav |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Flow Range of Kab rov tav Dej Meter
|
Nominal txoj kab uas hla (mm) |
Chav kawm ntawm qhov raug |
Overload flow Q₄ |
Common Flow Q ₃ |
Ntug dej hiav txwv Q₂ |
Yam tsawg kawg nkaus Flow Q₁ |
|
m³/h |
|||||
|
LXS -DN15E |
Qib 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS -DN20E |
Qib 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS -DN25E |
Qib 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS -DN32E |
Qib 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS -DN40E |
Qib 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS -DN50E |
Qib 2 |
31.25 |
25.00 |
0.400 |
0.250 |
